超小型ハンダゴテ！！ YEAH RACING ハイパワーポータブルハンダゴテ

いよいよ小手先を本体に装着♪

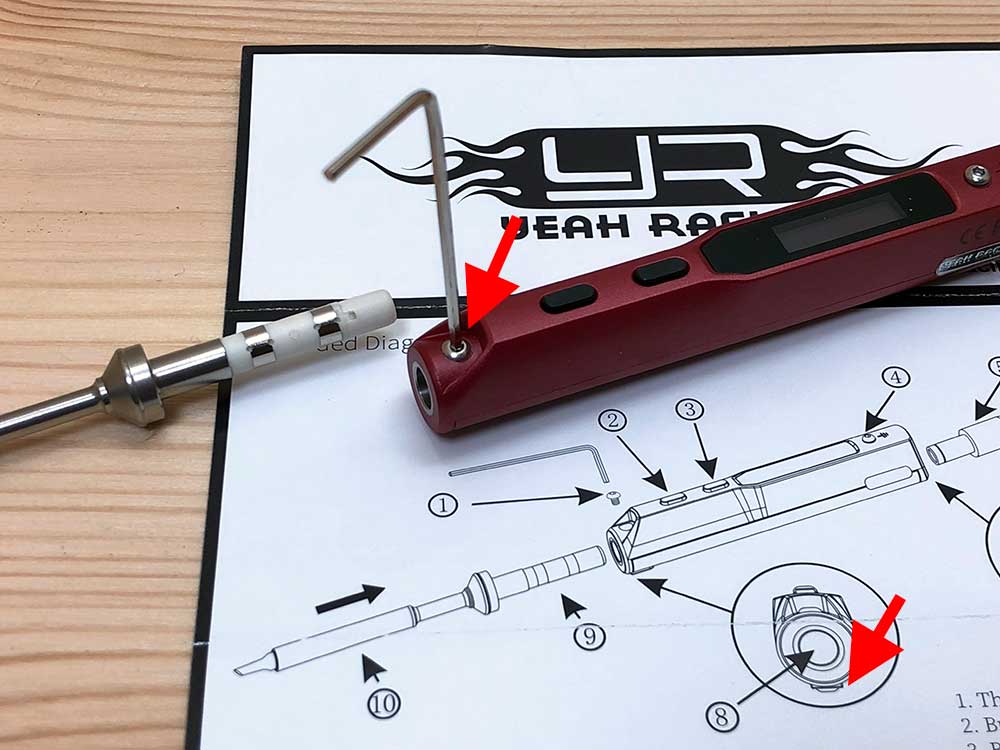

付属の1.5mmレンチで下記写真に記載のある２か所の赤い矢印部分を緩め、本体に小手先を挿入ます♪

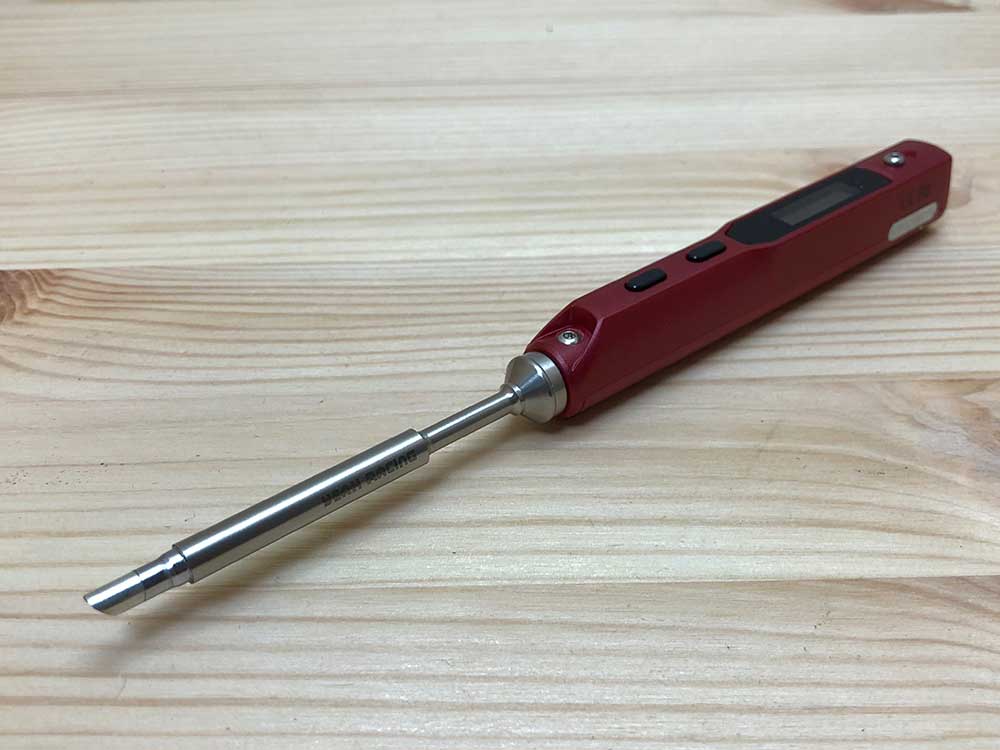

上下のビスを徐々に締め完成です！！
ここまではすこぶる簡単♪

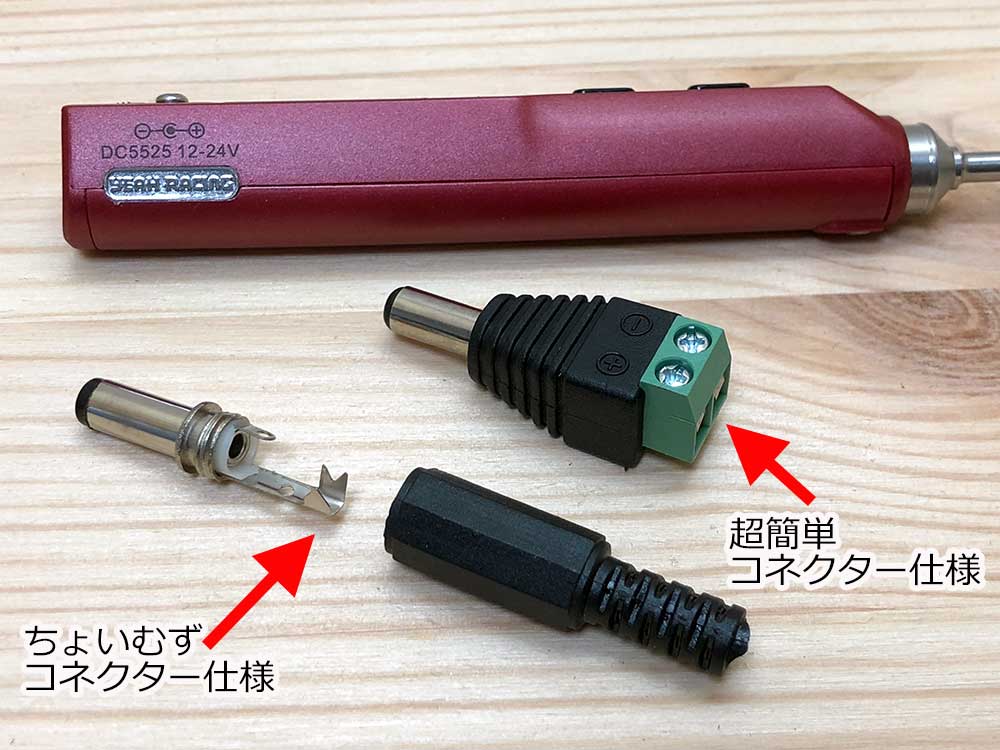

YEAH RACINGのハイパワーポータブルハンダゴテには、２種類のDCコネクターが付属しています。
自分なりに名前を付けてみました♪

①超簡単コネクター
②ちょいむずコネクター
簡単に済ませたい場合は、超簡単コネクターを
スマートに使いたい方は、ちょいむずコネクターを選んでください♪

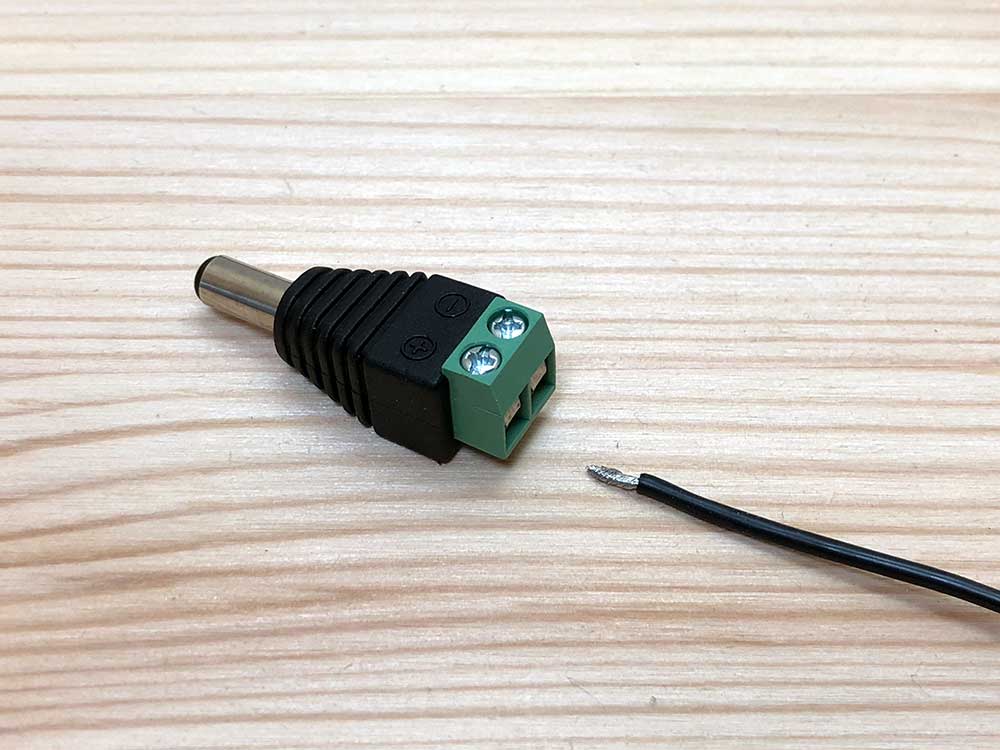

超簡単コネクターは、その名の通りめちゃ簡単です♪

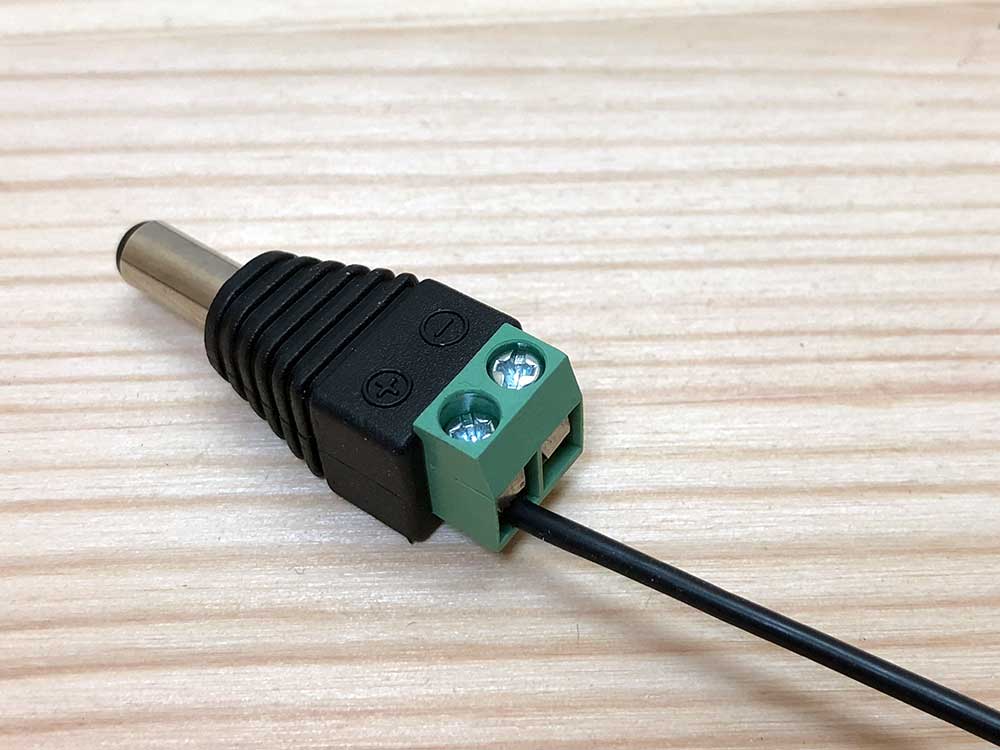

使用するコードの皮をむき、コネクターにコードを差し込みプラスビスを締めこむだけです！！
コードを強く引っ張っても、抜けませんでした！　超頑丈です！！

超簡単コネクターは、すごい簡単ですが、その代償として
『コネクターが大きくカッコ悪い・・・』
自分は
『持ち運びが主要目的！！』
ということで、スマートな
『ちょいむずコネクター』を選びました♪

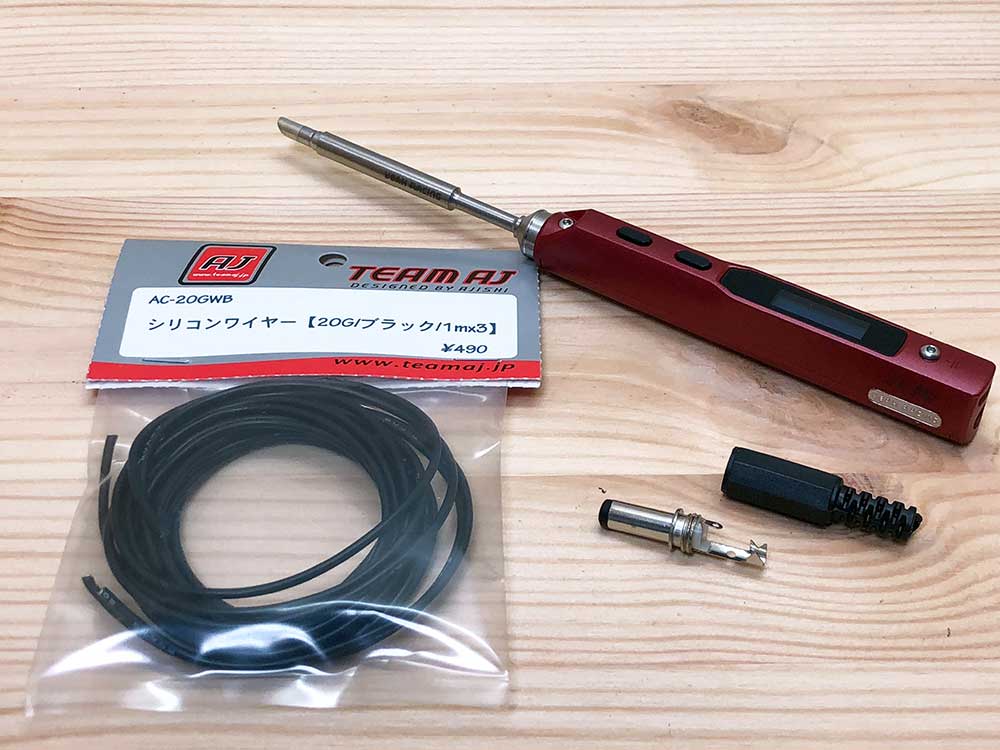

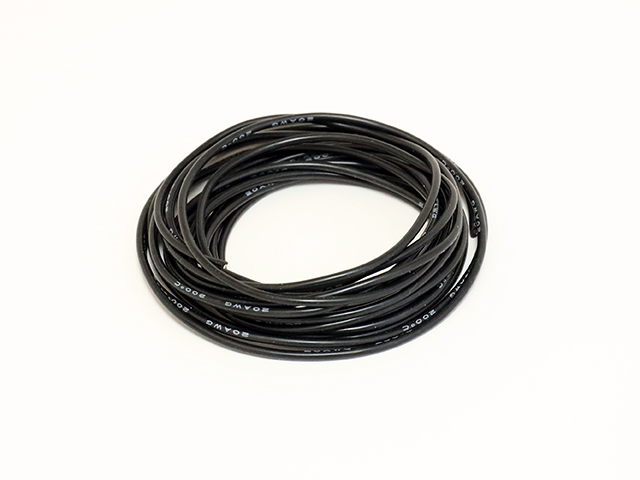

使用するコードは1mコードが３本入っているTEAM AJの柔らかいシリコンコード、シリコンワイヤー【20G/ブラック/1mx3】を使用しました。
TEAM AJ　AC-20GWB　シリコンワイヤー【20G/ブラック/1mx3】

ハイパワーポータブルハンダゴテを使用する前に、はんだ作業があります（笑）。

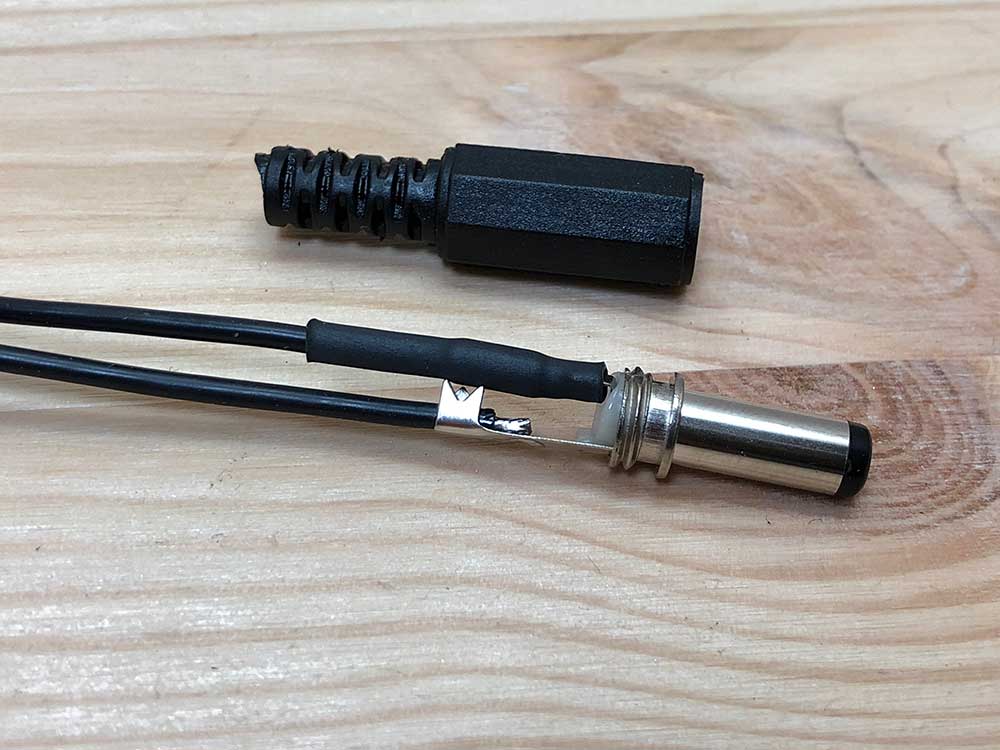

下記写真を見ていただくとわかりますが、マイナスが少し浮いてます（笑）。
まあ、気にせず次の作業に進みます♪

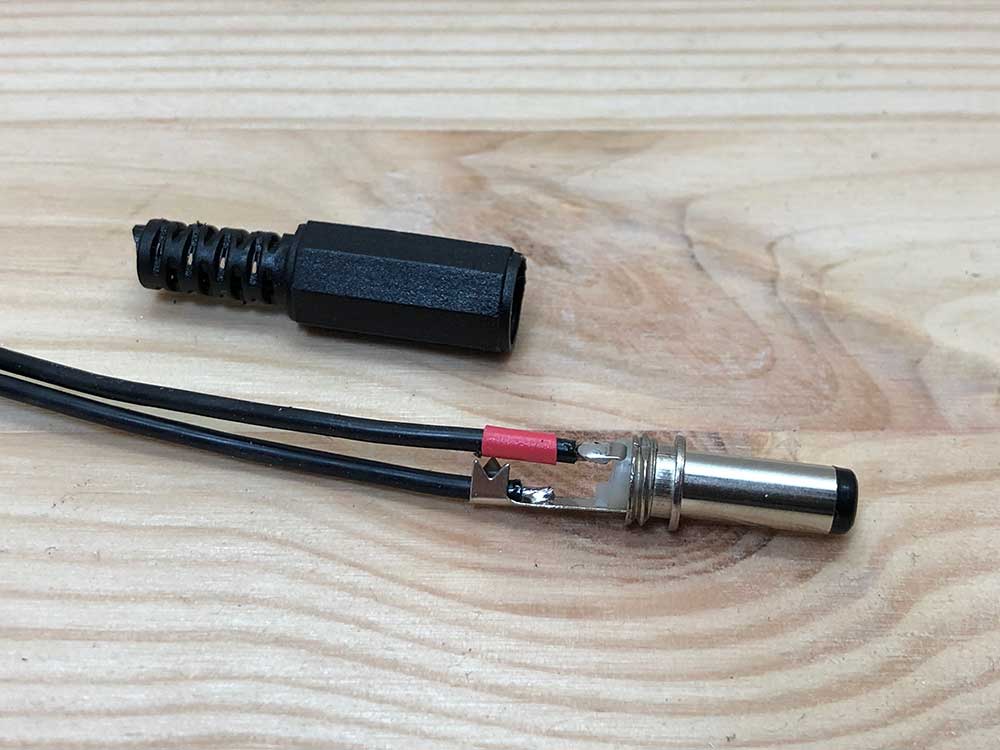

端子の短い側がプラス（赤いチューブが付いている方）で、長い側がマイナスです！
ここ、気を付けてくださいね♪

何かのあったら怖いので、プラス側のコードに収縮チューブをかぶせておきました♪

更に経年劣化でコードが切れないよう、プラスとマイナスを収縮チューブで保護。

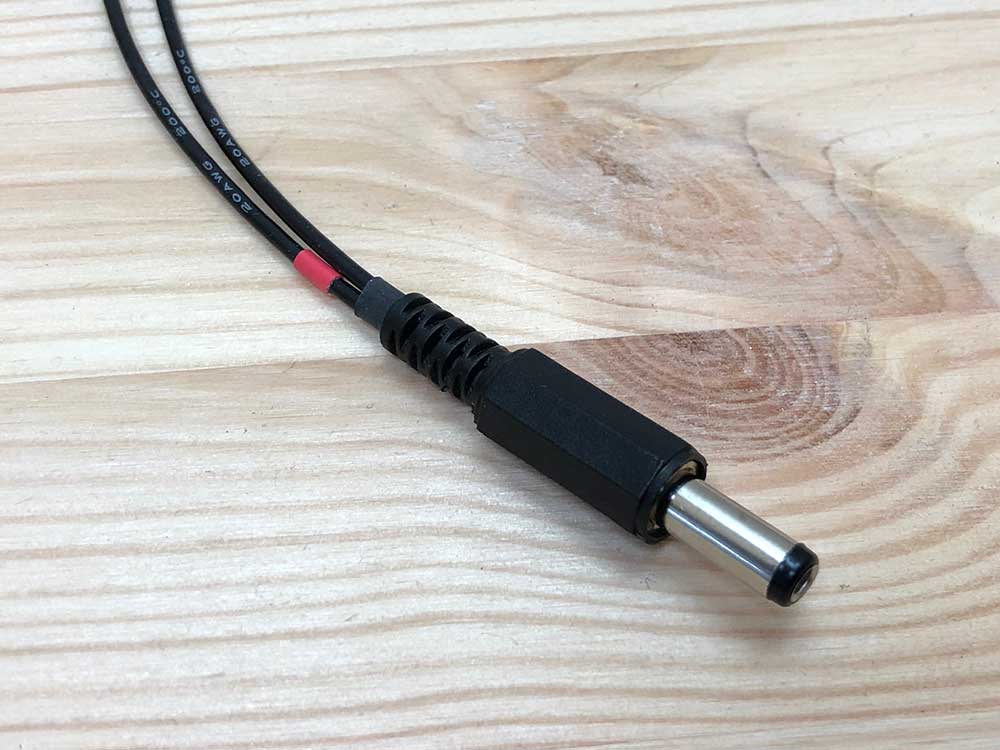

プラスチックのカバーをコネクタにねじ込みます。

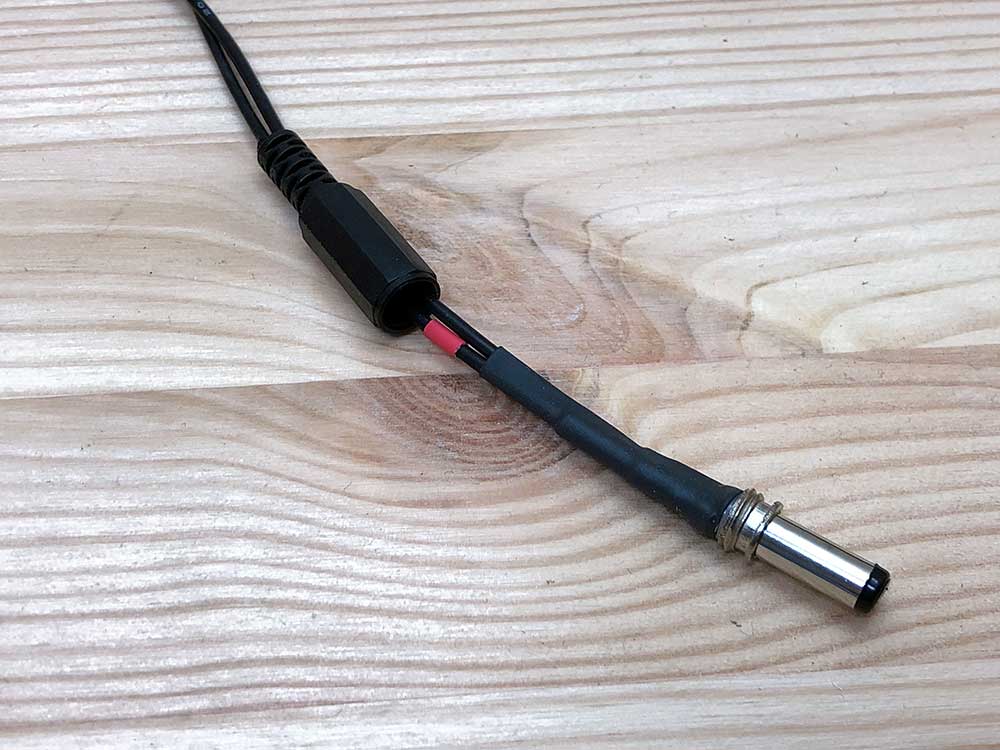

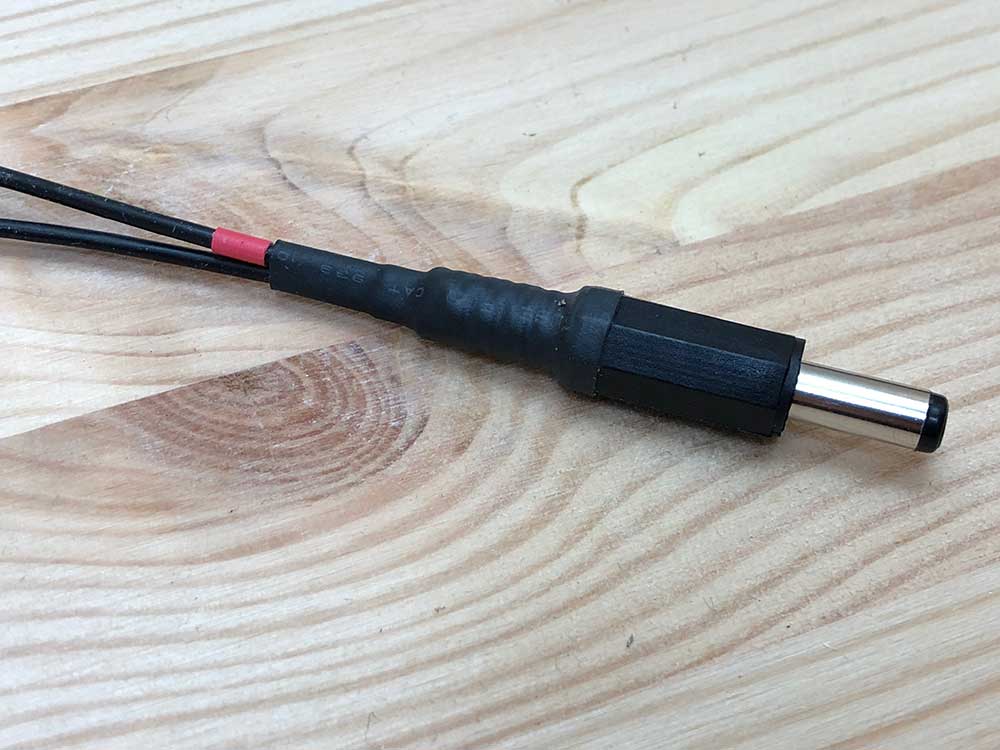

更に収縮チューブを被せ、万全の対策を施しました♪
心配性なんです（笑）。
ちなみにTEAM AJからリリースしている充電コードやクーリングファンもこのように厳重な作業を施しているそうです♪
シロッコ型クーリングファン・ダブル【USBケーブル仕様】
TEAM AJ 充電コード類

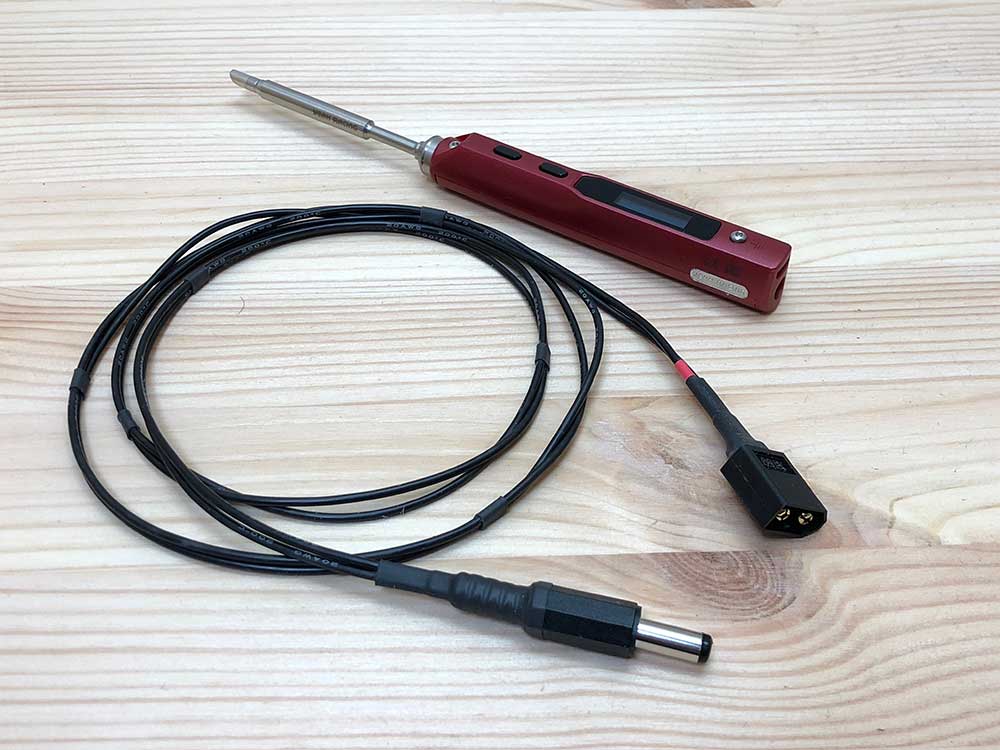

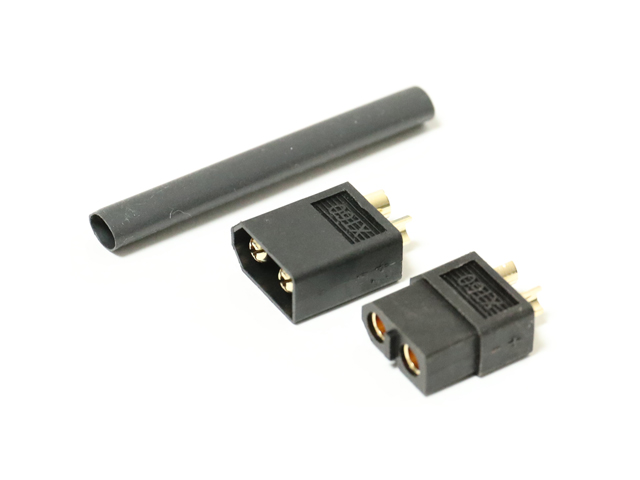

バッテリーとのコネクトには、TEAM AJからリリースされている、XT60コネクターのブラック仕様をセレクト♪
ブラックコネクター&コード、かっこいいです♪
XT60コネクター【ブラック/オス・メスセット】

ハイパワーポータブルハンダゴテの熱入れ！ に続きます。
